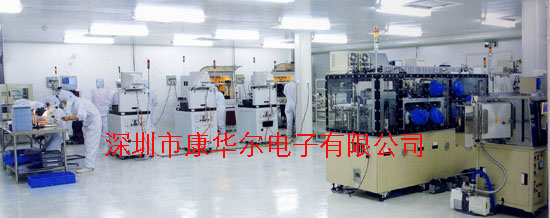

國內生產石英晶體元器件的企業較多，其中大多數為規模較小的小企業。根據中國電子元件行業協會信息中心的統計，截至2013年年底，國內可以生產SMD石英晶體元器件產品的企業大約有150余家，年度生產能力達到5000萬只的僅有10家左右。國內生產石英晶體元器件的主要廠家有很多康華爾電子代表了行業的較高生產水平。

石英晶體特性：石英又稱水晶（Quartz），它的應用發展其實由來已久。早在1881年法國的居禮兄弟就發現石英晶振具有壓電效應，并逐漸被應用到生活中，其中最為人熟悉的就是鐘表。今日的石英元件大廠，有很多都是歷史悠久的石英鐘表大廠，早在1969年即發表了全球第一支石英表，而Seiko的鐘表品牌迄今仍是家喻戶曉。他們把制作鐘表的精密技術延伸到今日電子產品頻率控制所需的高精確性，將其深厚的技術確實傳承下來。石英技術的發展史如下。
◎1880年：皮埃爾?居里（PierreCurie）發現石英壓電現象
◎1905-1909年：意大利人喬治?史佩茲（GeorgeSpezi）成功以高壓釜培育人工水晶
◎1922年：美國學者凱帝（Cady）發明石英晶體振蕩器
◎1969年：世界首款石英手表：革命性的SeikoQuartzAstron35SQ正式發售
◎1980年代：錄放機及個人計算機興起，使的石英元件也大放異彩
◎1990年代：個人計算機、移動電話以及車用導航系統需求大幅增長

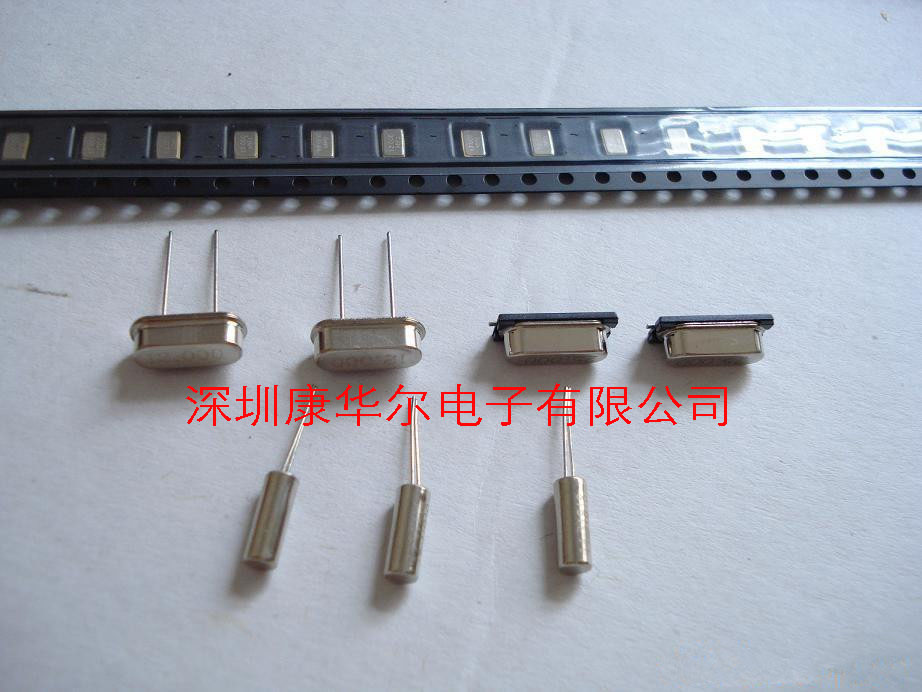

    石英晶體元件和昨天比起來又更上了一個層次，相信不用我說大家也應該知道了，如今的中國電子數字化技術日見增長，再看看大家手上用的手機桌上放的電腦一個比一個有檔次，當然電子元器件晶振也隨著產品不斷小型化，薄型化發展方向。于其是貼片晶振，石英晶體振器，有源晶振，聲表面濾波器，這幾種元器件的市場需求量非常可觀，接下來介紹一下石英元件的由來及應用領域。
    在電子產品的市場上，處理器，控制器或基頻，射頻等IC元件，總是因其具有特殊性的功能而備受重視。然而，就如同一餐飯中有米也要有鹽，若說IC是電子產業之“米”，那石英元件就如電子產業之“鹽”，同樣是不可或缺，具有舉足輕重的地位。

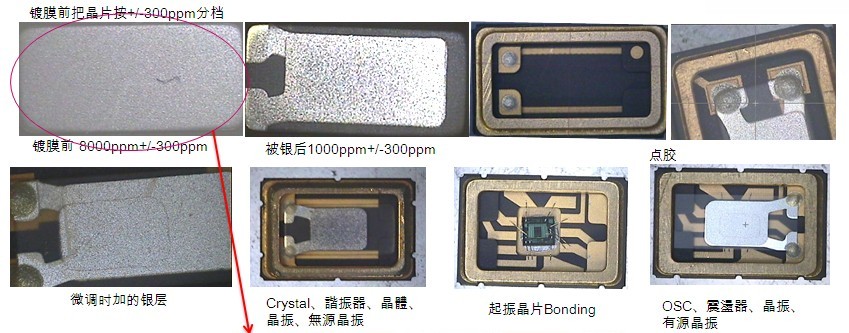

    在石英元件的制造上，早期是以天然水晶為基礎作加工處理，但天然水晶除了十分稀少外，本身還存在混入雜質、裂縫、形狀大小不均勻，以及雙晶現象等問題，使得元件質量難以確實掌控，一直要到人工水晶出現后，石英元件才稱得上開始普及。日本自1960年代開始發展出高性能的人工水晶――采用天然水晶的碎片做為原料，在被稱為“高壓釜”的大型超高壓力容器中長出晶棒，進而能得到大量且品質穩定的晶振。
    另外，若石英晶體做成音叉（U字）形，當施與電壓時，音叉型的振蕩片另外，若石英晶體做成音叉（U字）形，當施與電壓時，音叉型的振蕩片會左右振蕩，產生KHz頻帶的頻率。這類石英晶體稱為“音叉型晶體”，最常用于為鐘表或真時時鐘（RealTimeClock；RTC）提供32.768kHz的頻率。圖2為音叉型晶體的局部放大圖，可以看到照片右方的音叉部分因振動（每秒32768次）而顯得模糊。

   手表、時鐘及其它的定時器所使用的頻率都是32.768KHz。32768是2的15次方，若將32768除以2，重復十五次即得1。在時計的IC中，只要將32.768KHz（代表石英晶體每秒振蕩32768次）的輸入端加入15個除以2的回路，即可得一秒鐘。早期的石英表使用8192Hz（8KHz）的石英振蕩器，后來為了追求精準，計時的頻率由8192Hz（8KHz）――直提高到65536Hz（64KHz）。業界最后發現，32KHz即可滿足一般對時間精準度的要求，所以32.768KHZ便成了廣泛被使用之計時頻率。
   石英元件應用領域：石英元件具有產生頻率、控制頻率和過濾噪聲之功能，其應用范圍涵蓋通訊、資訊、消費性、工業、軍事、醫療等各個領域，其中以通訊領域的應用最廣，增長也最為快速，其產品包括手機、網絡設備、基地臺等，而以手機應用為最大宗。由日本石英工業協會的統計中可以發現，近幾年石英元件需求數量的增長幅度大于手機出貨量增長數，原因即在于當手機增加越多功能，每支手機所需求的石英元件往往較陽春型機種多出數顆以上。
   目前一支多功能手機中往往配置多顆石英元件。在行動通訊方面，射頻（RF）、基頻（Baseband）和應用處理器各需要一顆石英元件，分別是提供MHz范圍的電壓控制-溫度補償晶體振蕩器（VC-TCXO）、RTC模塊上之KHz等級石英晶體震蕩器、GPS端之溫度補償晶體振蕩器（TCXO），及用于負責處理其它功能的處理器之石英晶體（Crystal）。至于照相模塊、多媒體播放功能、藍牙、Wi-Fi、RFID、USB、行動電視等功能，也需要配置至少一顆石英晶體。此外，目前風行的照相模塊本身還需要配置低通光學濾波器，因此石英元件使用量相當大。當然，手機業者也能通過多重頻率產生器等方式來減少單一手機中石英元件的用量。

在信息與消費性領域，石英元件的數量和產值都在穩定增長中，原因是包括小筆電、游戲機、數字電視、數字相機等市場規模仍在擴大中，對石英元件的需求也隨之增加，未來相當具有增長潛力。另一個值得注意的市場是汽車電子，舉凡車用遙控系統、電子收費系統、胎壓偵測、安全氣囊、溫度控制、還有各種安全偵測設備等，皆須使用數量不等的石英元件。在汽車控制電子化的潮流下，市場增長幅度極為快速，是僅次于通訊市場的石英元件需求來源。
自第一支石英表面世以來，石英晶振元件在人們的生活中扮演重要角色已逾半個世紀，其功用除了參考頻率與定時功能外，也能提供感測與光學上的關鍵性功能。這也使得其應用范圍愈來愈廣，包括通訊、信息、消費性及汽車電子等市場皆在穩定增長中。在此同時，微型化與高頻應用的需求，也迫使石英晶體的制造從傳統的切割研磨工藝轉向微機電工藝。
